Comprendre la pompe à piston triplex : une puissance industrielle
Dans le monde du transfert de fluides à haute pression, la pompe à piston triplex constitue la pierre angulaire de la fiabilité technique. Contrairement aux pompes centrifuges standard qui dépendent de la vitesse pour déplacer les fluides, ces machines volumétriques utilisent l'action mécanique de trois pistons alternatifs pour créer un débit constant à haute pression. Le terme triplex fait spécifiquement référence à la configuration à trois cylindres, qui est un choix de conception ancré dans la nécessité d'un équilibre mécanique et d'une réduction des pulsations de pression. Ces pompes sont essentielles dans les environnements où le fluide doit être déplacé contre une résistance importante, comme lors de l'injection en puits profonds, du nettoyage à haute pression et de la fracturation hydraulique.

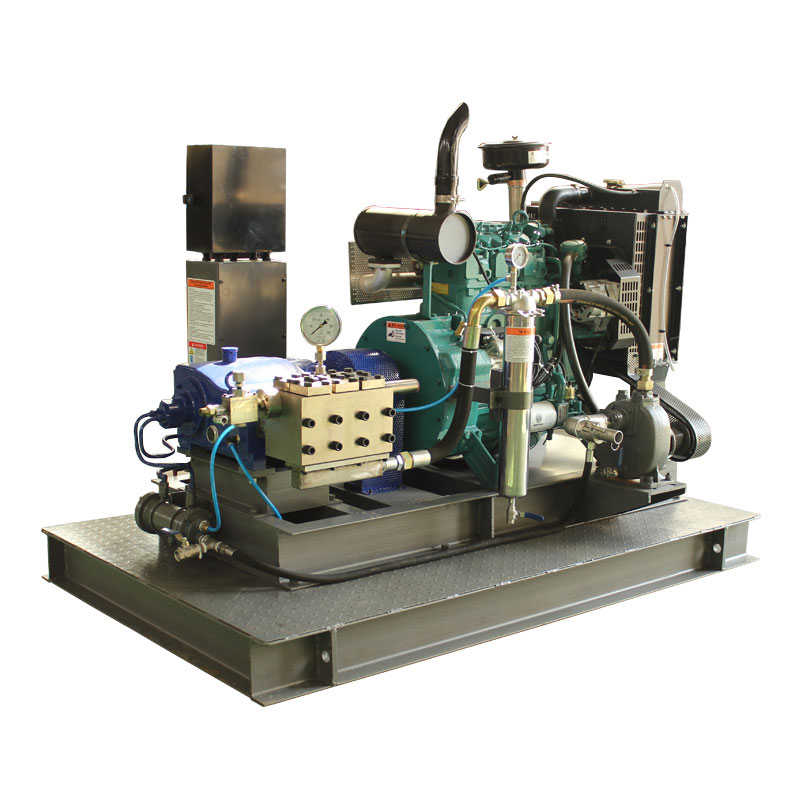

La demande pour ces systèmes nécessite souvent des sources d'énergie indépendantes, ce qui conduit au développement de Pompe à piston triplex diesel . En associant les avantages mécaniques robustes d'une tête triplex au couple élevé et à la portabilité d'un moteur diesel, les industries peuvent opérer dans des endroits éloignés où l'infrastructure électrique est inexistante. Cette exploration détaillée couvre les nuances de leur mécanique interne, la physique du déplacement des fluides et les normes opérationnelles requises pour maintenir ces unités hautes performances pendant de longues durées de vie.
Pour vraiment apprécier la conception triplex, il faut regarder l’évolution de la technologie des pompes. Les pompes simples ou duplex souffrent souvent d'effets de « coups de bélier » importants et de débits inégaux. En introduisant un troisième piston, le timing des courses de décharge se chevauche de manière à créer une sortie beaucoup plus fluide. Cette stabilité est essentiel pour protéger la tuyauterie en aval et assurer la longévité des joints internes et des vannes de la pompe.
Composants de base d'une pompe à piston triplex
Une pompe à piston triplex est divisée en deux sections principales : l’extrémité puissance et l’extrémité fluide. Chaque section joue un rôle essentiel dans la conversion de l'énergie de rotation en pression hydraulique linéaire.
La fin du pouvoir
L'extrémité motrice est le cœur mécanique qui entraîne le mouvement alternatif. Il se compose généralement d'un vilebrequin, de bielles et de traverses. Le vilebrequin convertit le mouvement circulaire du moteur ou du moteur en un mouvement de va-et-vient. Étant donné que le vilebrequin a trois courses décalées de 120 degrés, les trois plongeurs fonctionnent dans un ordre décalé. Ce décalage est le secret du profil à flux continu associés aux systèmes triplex.
La fin fluide
C’est à l’extrémité fluide que se produit le pompage proprement dit. Il contient le collecteur de pompe, les pistons et les ensembles vannes. Les pistons, souvent fabriqués en céramique à haute résistance ou en acier inoxydable avec des revêtements spécialisés, glissent dans et hors de la chambre à fluide. Contrairement à une pompe à piston, où un joint se déplace avec le piston, une pompe à piston utilise des joints haute pression fixes à travers lesquels glisse le piston. Cette conception permet pressions de service nettement plus élevées , dépassant souvent plusieurs milliers de livres par pouce carré.
- Vannes d'aspiration : Ceux-ci permettent au fluide de pénétrer dans la chambre pendant la course de rétraction.
- Vannes de décharge : Ceux-ci s'ouvrent pendant la course vers l'avant pour pousser le fluide dans le système.
- Emballage du piston : Le joint essentiel qui empêche le fluide de s'échapper vers l'extrémité motrice.
- Collecteur : La tuyauterie interne qui distribue le fluide à chacun des trois cylindres.
Le flux de travail mécanique : comment ça fonctionne
Le fonctionnement d’une pompe à piston triplex suit un cycle strict de quatre étapes pour chacun de ses trois cylindres. Ces cycles étant échelonnés, la pompe fournit un flux presque constant de fluide sous pression.
- La course d'aspiration : Lorsque le vilebrequin tourne, la bielle tire le piston vers l'arrière. Cela crée un vide à l'intérieur du cylindre. La pression atmosphérique (ou pression d'alimentation) force la soupape d'aspiration à s'ouvrir, remplissant la chambre de fluide.
- Transition : Une fois que le piston atteint sa position maximale vers l'arrière, la soupape d'aspiration se ferme en raison de la tension du ressort et du changement initial de pression.
- La course de décharge : Le vilebrequin continue sa rotation, poussant le piston vers l'avant dans la chambre remplie de liquide. Le fluide étant quasiment incompressible, la pression augmente rapidement.
- Éjection : Lorsque la pression interne dépasse la pression dans la conduite de refoulement, la vanne de refoulement est ouverte de force. Le piston pousse le fluide hors du collecteur et dans la ligne d'application.
Dans une pompe diesel à piston triplex, ce cycle peut se produire des centaines de fois par minute. La vitesse du moteur diesel est souvent contrôlée via une boîte de vitesses ou un entraînement par courroie pour répondre aux exigences de débit spécifiques de la tâche. Le efficacité volumétrique de ces pompes est remarquablement élevé, dépassant souvent 90 pour cent, ce qui signifie que presque tout le fluide qui pénètre dans la chambre est évacué avec succès sous pression.
Spécifications techniques et mesures de performances
La sélection de la bonne pompe nécessite une compréhension de la façon dont l’entrée mécanique se traduit en sortie hydraulique. Le tableau suivant illustre la relation de performance typique dans les systèmes triplex de qualité industrielle.
| Paramètre | Unités métriques | Impact opérationnel |
| Débit | Litres par minute (LPM) | Détermine la vitesse de l'opération. |
| Pression maximale | Barre/PSI | Détermine la force disponible pour la tâche. |
| Vitesse d'entrée | RPM | Affecte le taux d'usure des joints et des vannes. |
| Diamètre du piston | Millimètres (mm) | Un diamètre plus grand augmente le débit mais nécessite plus de couple. |
Les ingénieurs doivent équilibrer ces facteurs. Par exemple, augmenter le diamètre du piston fournira plus de volume, mais le moteur diesel doit être capable de fournir le couple nécessaire pour surmonter la résistance sur cette plus grande surface. C'est pourquoi les moteurs diesel sont privilégiés ; leurs courbes de couple sont parfaitement adaptées aux charges lourdes et pulsées d'une pompe triplex.
L'avantage de l'entraînement diesel dans les systèmes triplex
Alors que les moteurs électriques sont courants dans les usines stationnaires, la pompe triplex à moteur diesel est la norme pour les applications mobiles et robustes. Plusieurs raisons techniques expliquent cette préférence.
Portabilité et autonomie
Dans les champs de pétrole, les sites miniers ou les projets de construction à grande échelle, l’accès à un réseau électrique à haute tension est souvent limité. Un moteur diesel fournit une source d’énergie autonome qui peut fonctionner pendant des heures avec un seul réservoir de carburant. Cette autonomie est vitale pour les unités d'intervention d'urgence, comme les systèmes d'extinction d'incendie à haute pression ou les installations mobiles d'hydrodémolition.
Contrôle de vitesse variable
Les moteurs diesel offrent un excellent contrôle de vitesse variable via l'accélérateur. Étant donné que le débit d'une pompe volumétrique est directement proportionnel à son régime, l'opérateur peut régler finement le débit de la pompe en ajustant simplement le régime moteur. Cela élimine le besoin d'entraînements à fréquence variable (VFD) coûteux requis par les moteurs électriques sur le terrain.
Durabilité dans des environnements difficiles
Les moteurs diesel industriels sont conçus pour résister à la poussière, à l’humidité et aux variations extrêmes de température. Lorsqu'elle est associée à une pompe triplex dotée d'un carter robuste en fonte et d'un module fluide en acier inoxydable, la machine résultante est capable de fonctionner 24h/24 et 7j/7 dans les climats les plus rigoureux de la planète.
Protocoles d'entretien pour la longévité
La longévité d’un système haute pression dépend entièrement de la rigueur de son programme de maintenance. Étant donné que les pistons et les joints sont soumis à des cycles de friction et de haute pression constants, ils sont considérés comme des « éléments d’usure ».
- Lubrification : Le côté moteur nécessite une huile pour engrenages de haute qualité. La surveillance des copeaux métalliques dans l'huile peut fournir une alerte précoce en cas de défaillance des roulements.
- Inspection des scellés : Les garnitures de piston doivent être inspectées pour détecter toute fuite. Une petite goutte est souvent intentionnelle pour le refroidissement, mais une fuite excessive indique la nécessité d'un remplacement.
- Siège de soupape : Au fil du temps, les soupapes et les sièges peuvent devenir piqués ou « emportés ». Une inspection régulière garantit que la pompe conserve son efficacité volumétrique.
- Filtration : Le fluide entrant dans la pompe doit être exempt de grosses particules. Les solides abrasifs peuvent rayer les pistons et endommager les joints haute pression en quelques heures.
En mettant en œuvre une stratégie de maintenance proactive, les opérateurs peuvent atteindre des milliers d'heures de service avant de nécessiter une révision majeure. Ceci est particulièrement important pour les unités alimentées au diesel, où les temps d'arrêt peuvent entraîner des pertes financières importantes lors des opérations sur le terrain.
Applications industrielles courantes
La polyvalence de la conception triplex lui permet de servir un large éventail d’industries. Sa capacité à gérer différents fluides, de l'eau et de l'huile aux produits chimiques et boues, en fait un outil indispensable.
Industrie pétrolière et gazière
Dans le secteur amont, des pompes triplex sont utilisées pour la stimulation des puits, l'injection de ciment et l'évacuation de l'eau produite. Les capacités à haute pression permettent aux opérateurs de surmonter la pression naturelle des réservoirs souterrains profonds.

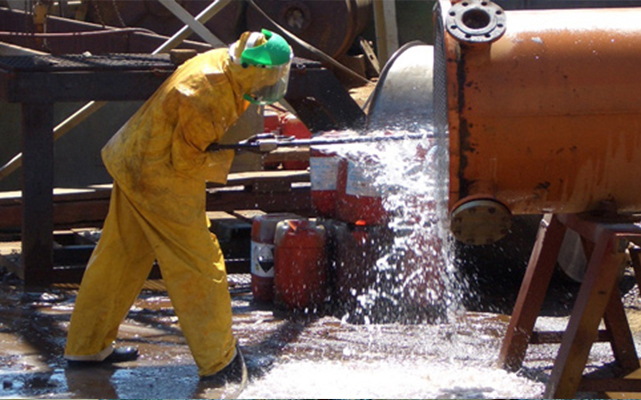

Nettoyage Industriel et Hydro-Démolition

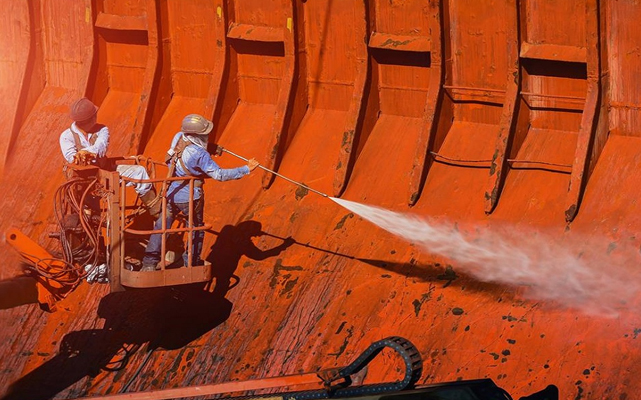

Le jet d'eau à des pressions supérieures à 1 000 bars peut couper le béton ou décaper la peinture des coques de navires. Le débit constant d'une pompe triplex garantit que l'outil de coupe reste efficace sans les surtensions qui se produiraient avec une conception de pompe inférieure.
Irrigation agricole et injection de produits chimiques
Pour l’agriculture à grande échelle, ces pompes peuvent déplacer l’eau sur de grandes distances ou injecter des engrais dans les conduites d’irrigation avec une extrême précision. La durabilité de la variante à moteur diesel la rend idéale pour une utilisation dans les champs éloignés.
Défis techniques et solutions
Aucun système mécanique n’est sans défis. Pour les pompes triplex, les principaux problèmes concernent le contrôle de la cavitation et des pulsations.
Cavitation se produit lorsque la pression d'aspiration est trop faible, provoquant la formation de bulles de vapeur puis leur effondrement violent contre les composants de la pompe. Cela peut être évité en garantissant une hauteur d'aspiration nette positive (NPSH) appropriée et en utilisant des pompes de surpression si le réservoir d'alimentation est situé loin de l'unité principale.
Pulsations est une caractéristique inhérente aux pompes alternatives. Même si trois cylindres réduisent considérablement ce phénomène par rapport à un ou deux, certaines vibrations subsistent. Pour résoudre ce problème, les ingénieurs installent des amortisseurs de pulsations, des récipients remplis de gaz qui absorbent les pics de pression et fournissent un flux encore plus fluide vers l'équipement en aval.
Foire aux questions (FAQ)
Q1 : Pourquoi utilise-t-on trois pistons au lieu de deux ou quatre ?
A1 : Trois pistons offrent le meilleur équilibre entre simplicité mécanique et fluidité du débit. Le décalage de 120 degrés garantit qu'au moins un piston est toujours en phase de décharge, minimisant ainsi les « points morts » de pression qui se produisent dans les pompes duplex.
Q2 : Quelle est la différence entre une pompe à piston et une pompe à piston ?
A2 : Dans une pompe à piston, le joint est fixé au piston mobile et frotte contre la paroi du cylindre. Dans une pompe à piston, le joint (garniture) est fixe dans la tête de pompe et le piston lisse glisse à travers celui-ci. Les pompes à piston sont généralement préférées pour les pressions plus élevées.
Q3 : Comment savoir quand l’emballage doit être remplacé ?
A3 : Une augmentation des fuites d'eau des trous d'évacuation ou une baisse notable de la pression de refoulement indique généralement que la garniture est usée. Une surveillance régulière du taux de « pleurs » est le meilleur outil de diagnostic.
Q4 : Une pompe triplex peut-elle fonctionner à sec ?
A4 : Non. Faire fonctionner une pompe à piston sans fluide entraînera une surchauffe et une défaillance presque instantanée des joints en raison du manque de lubrification et de refroidissement fournis par le fluide pompé.
Q5 : Quels sont les avantages d’un moteur diesel par rapport à un moteur électrique pour ces pompes ?
A5 : Les moteurs diesel offrent une portabilité totale, un couple élevé à basse vitesse et la possibilité de faire varier facilement le débit de la pompe via des ajustements du régime du moteur sans avoir besoin de contrôleurs électriques complexes.
