Nettoyage externe des échangeurs de chaleur

1. INFORMATIONS GÉNÉRALES

Description de l'appareil

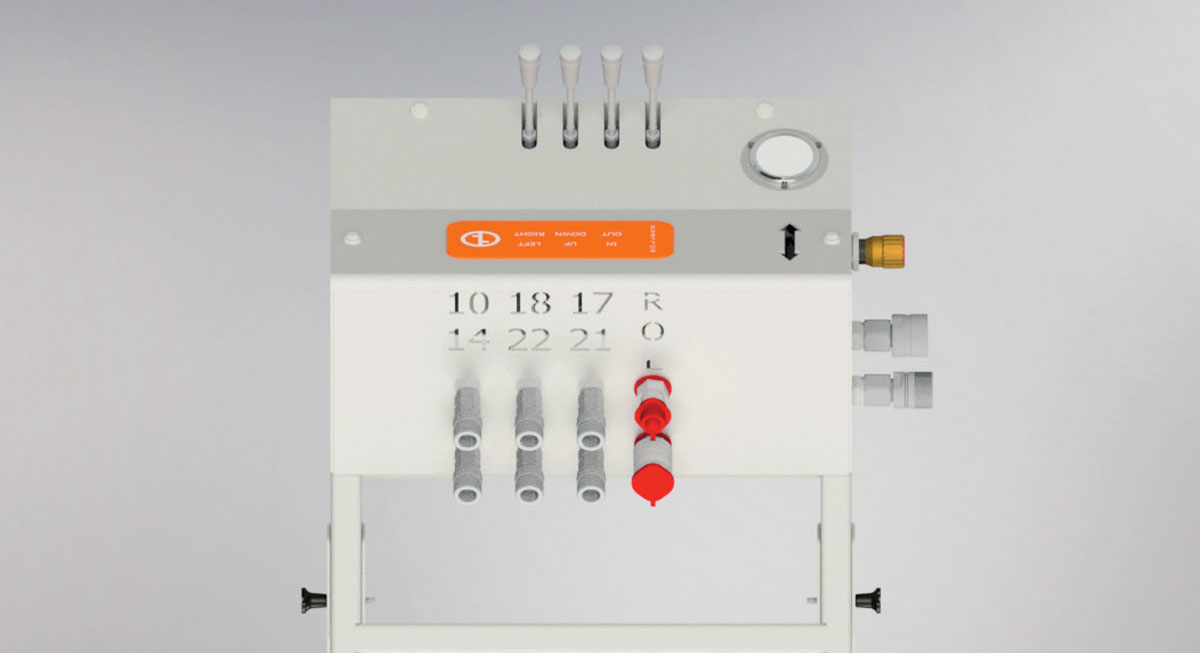

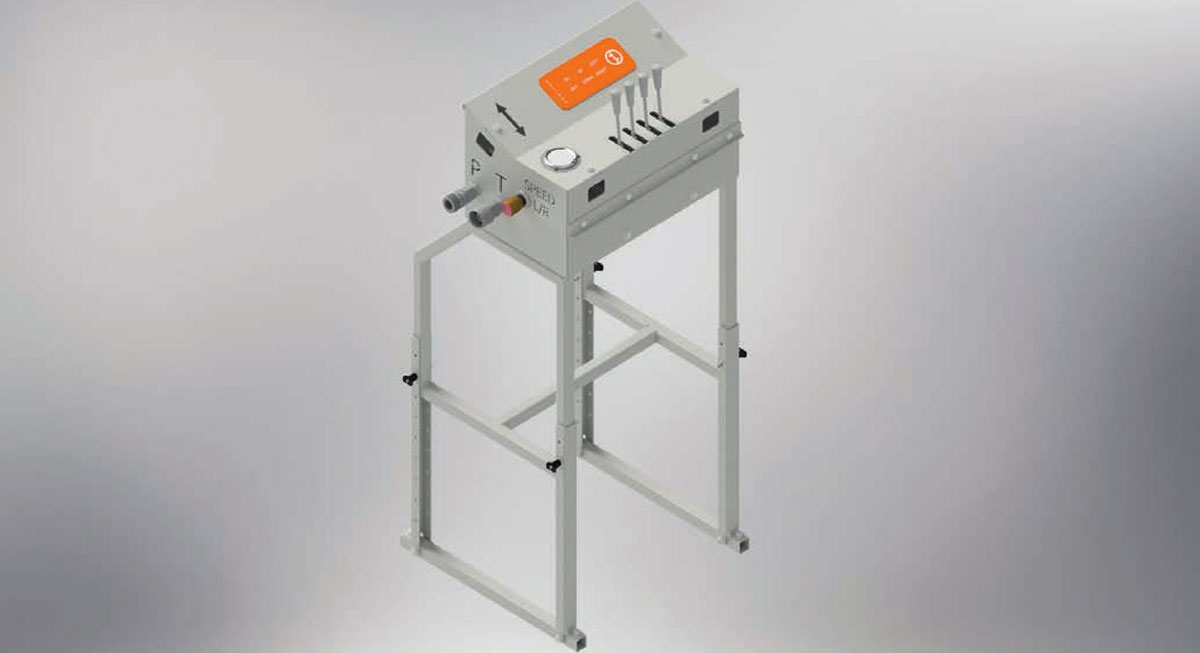

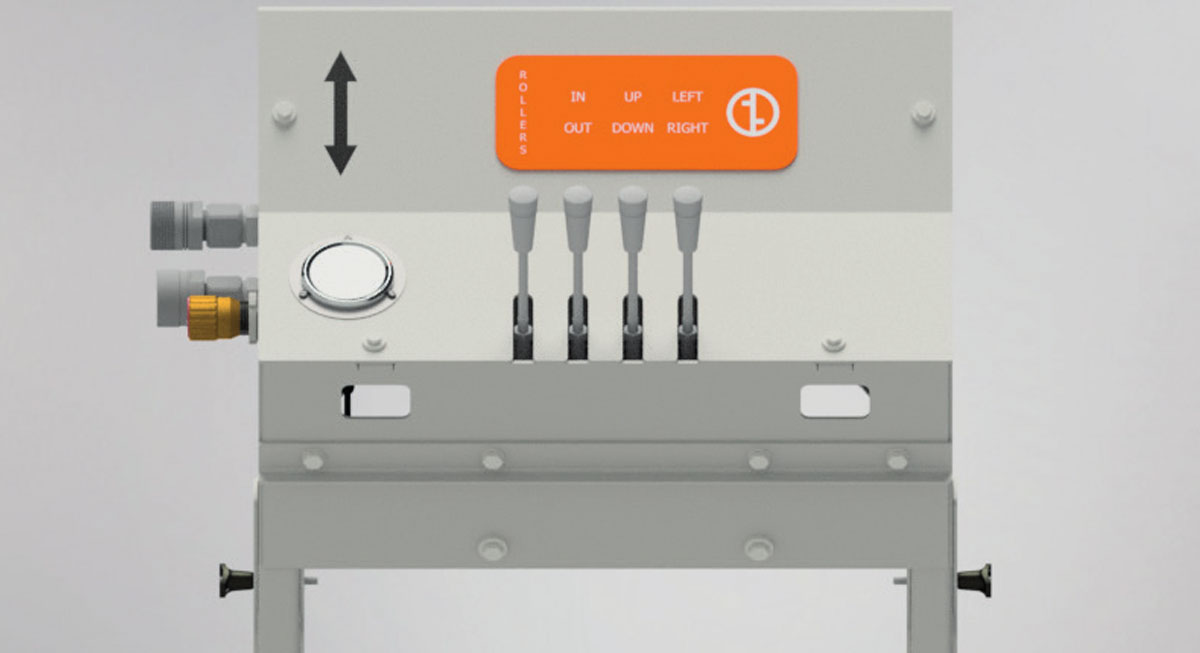

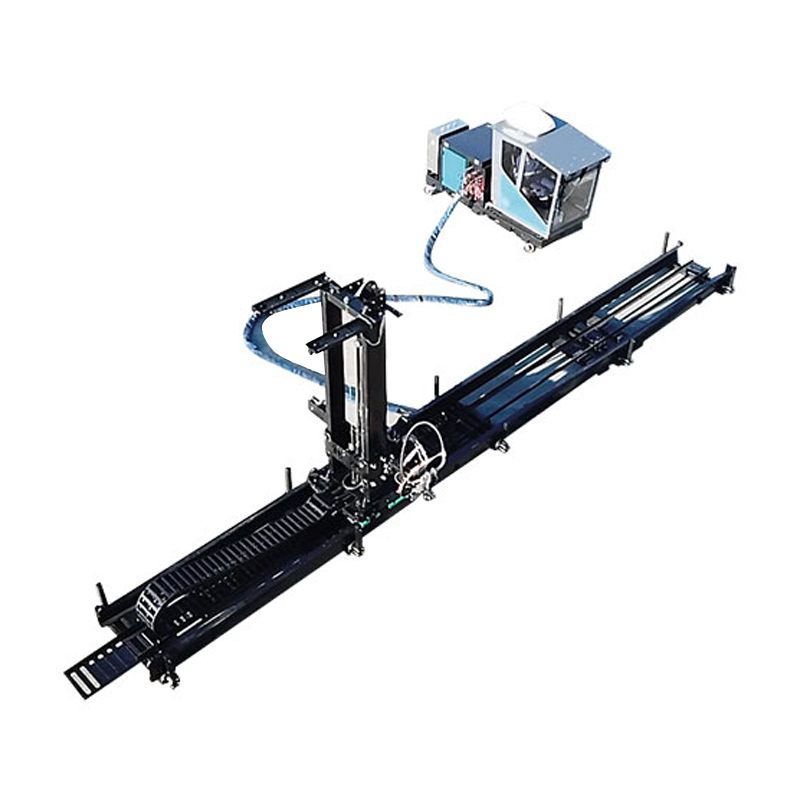

L'OBC-C avec powerpack est un nettoyeur de coque productif à utiliser dans la baie de nettoyage pendant les rotations. La machine est commandée en toute sécurité depuis l'unité de commande. Les commandes donnent à l'opérateur un contrôle total sur la barre de buses, qui peut être manipulée dans trois directions : « horizontale, verticale et entrée/sortie ».

Responsabilité
Peinemann Equipment B.V. ne peut être tenu responsable de tout dommage matériel et immatériel causé lors de l'installation et du fonctionnement de l'OBC-C avec powerpack. Les utilisateurs sont tenus de lire attentivement le manuel et de manipuler la machine avec précaution.

Conditions générales
"Toutes les offres, commandes, cessions et accords de location, de vente et/ou de fourniture de services par Peinemann Equipment B.V. sont soumis aux conditions générales de Peinemann telles que déposées en dernier lieu auprès de la Chambre de commerce et d'industrie de Rotterdam sous le numéro 24175469. Les conditions générales peuvent également être consultées sur Peinemann. nl. Toutes autres conditions générales sont expressément rejetées."

Spécifications techniques

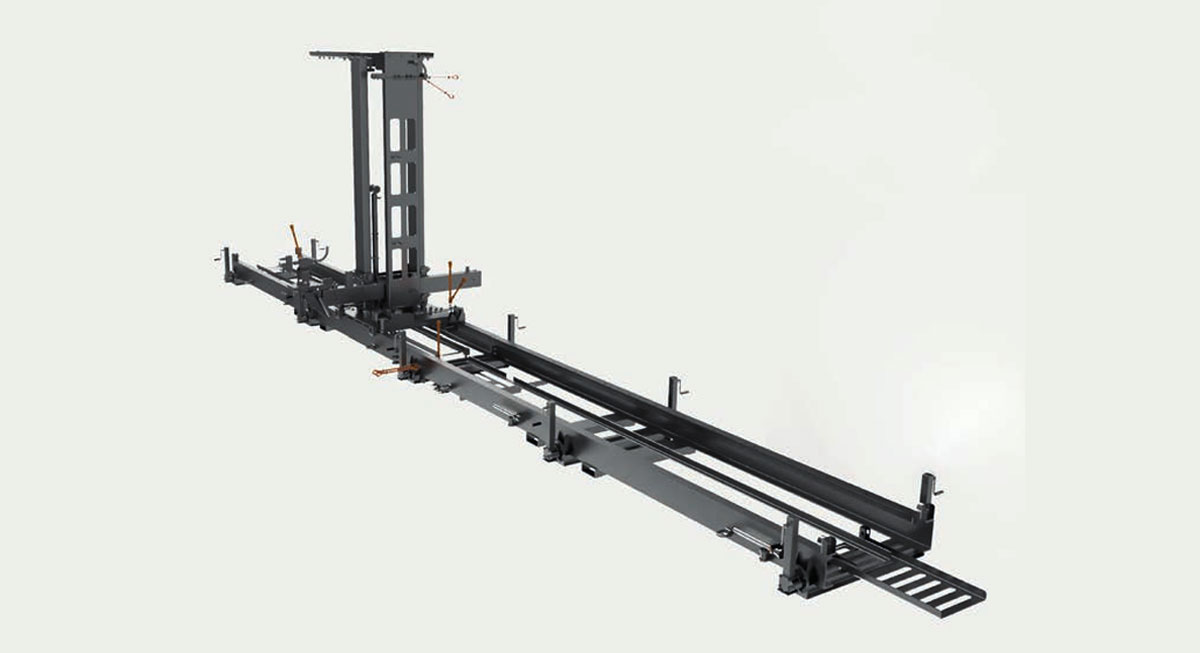

Poids et dimensions du châssis de base
Poids du cadre (standard) 2 800 kg (6 173 lb)
Dimensions mode de fonctionnement (standard) 1215,0 x 252,5 x 343,0 cm
Dimensions mode de fonctionnement 1215,0 x 252,5 x 373,0 cm
(avec tour tournante hydraulique en option)
Dimensions mode de fonctionnement 1215,0 x 252,5 x 361,0 cm
(avec tour rotative manuelle en option)
Dimension mode de transport (tous les modèles), 620,0 x 247,0 x 220,0 cm
Dimensions mode de transport conteneur 620,0 x 225,5 x 220,0 cm
(bloc buse démonté) (tous modèles)

Eau
Max. pression de l'eau 1 000 bar (14 503 psi)
Débit d'eau recommandé 200 l/min (52,8 gal/min)
Nombre de buses (standard) 3

Plage de travail
Plage de travail avant/arrière 150,0 cm (59,1 po)
Plage de travail haut/bas 230,0 cm (90,1 po)
Plage de travail gauche/droite 1 088,0 cm (428,3 po)

Hydraulique
Réservoir d'huile hydraulique 135 l (35,7 gal)
Pompe hydraulique, en fonction du groupe motopropulseur

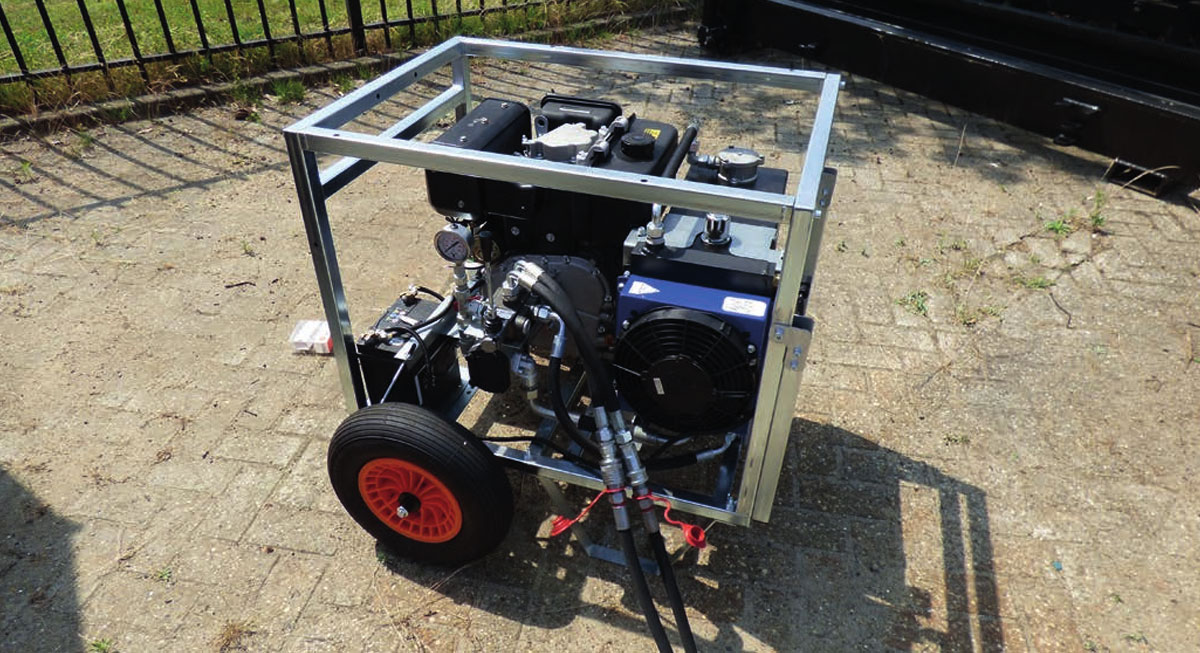

Unité de puissance, en fonction du modèle

2. UTILISATION PRÉVUE
Le Peinemann Equipment OBC-C avec Powerpack ne peut être utilisé que pour le nettoyage des faisceaux. La machine doit être correctement installée et avoir une surface stable. En raison des risques liés au travail avec une pression d'eau élevée, les opérations doivent être effectuées dans une zone désignée. Les opérateurs doivent suivre les protocoles de sécurité et manipuler avec soin.
L'OBC-C avec bloc d'alimentation ne peut être installé, utilisé et entretenu que par du personnel qualifié et formé. Avant d'effectuer des actions de quelque nature que ce soit, le personnel doit d'abord lire attentivement ce manuel. Les instructions contenues dans ce manuel doivent être suivies à tout moment. Le non-respect des instructions prescrites pourrait avoir des conséquences graves, telles que des blessures corporelles et des dégâts matériels.

3. CONSIGNES DE SÉCURITÉ
Les instructions de sécurité suivantes doivent être respectées lors de l'utilisation de la machine.
• Il est interdit à du personnel non autorisé d'utiliser la machine ou de s'approcher du chantier.
• Informer sur la nature des produits chimiques contenus dans le paquet. Consultez le chef de projet en cas de doute.
• Il est interdit de fumer, manger et boire à proximité de la machine. Manger et boire ne sont autorisés qu’après s’être soigneusement lavé les mains et les paumes.
• Lorsque vous travaillez avec des matériaux ou des produits chimiques contaminés, une protection supplémentaire doit être portée.
• Tout le personnel à proximité de l'installation doit porter une protection auditive approuvée.
• Toute personne autour de l'installation et l'opérateur doivent connaître l'emplacement du matériel médical et des extincteurs.
• Tous les services doivent être accessibles en tout temps. Il est interdit de placer des obstacles devant les extincteurs et les sorties de secours.
• Toutes les opérations doivent être arrêtées lorsque des vapeurs toxiques sont détectées.
