Nettoyage interne des échangeurs de chaleur

Description de l'appareil

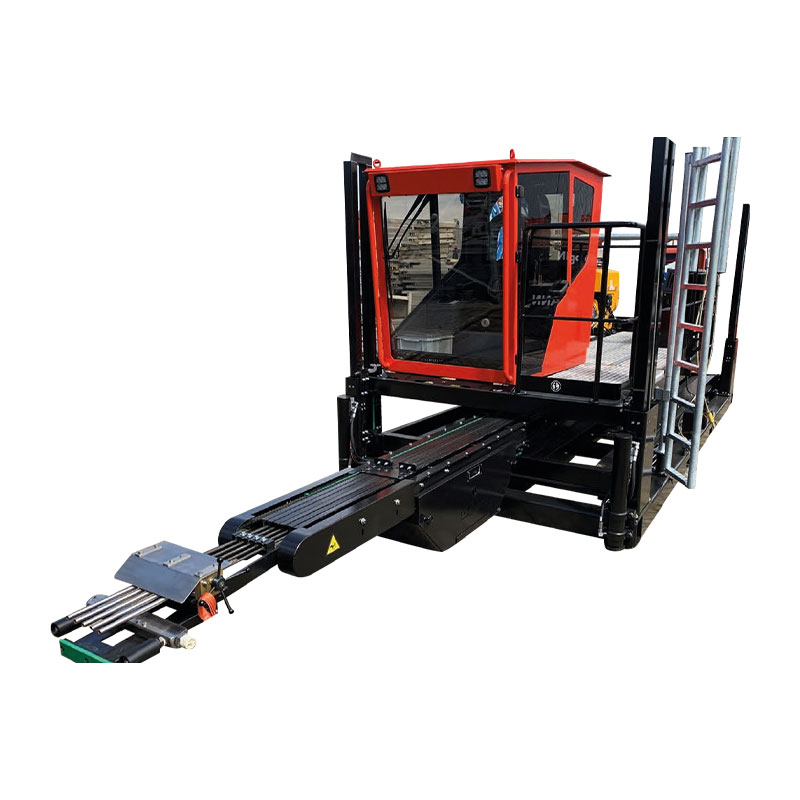

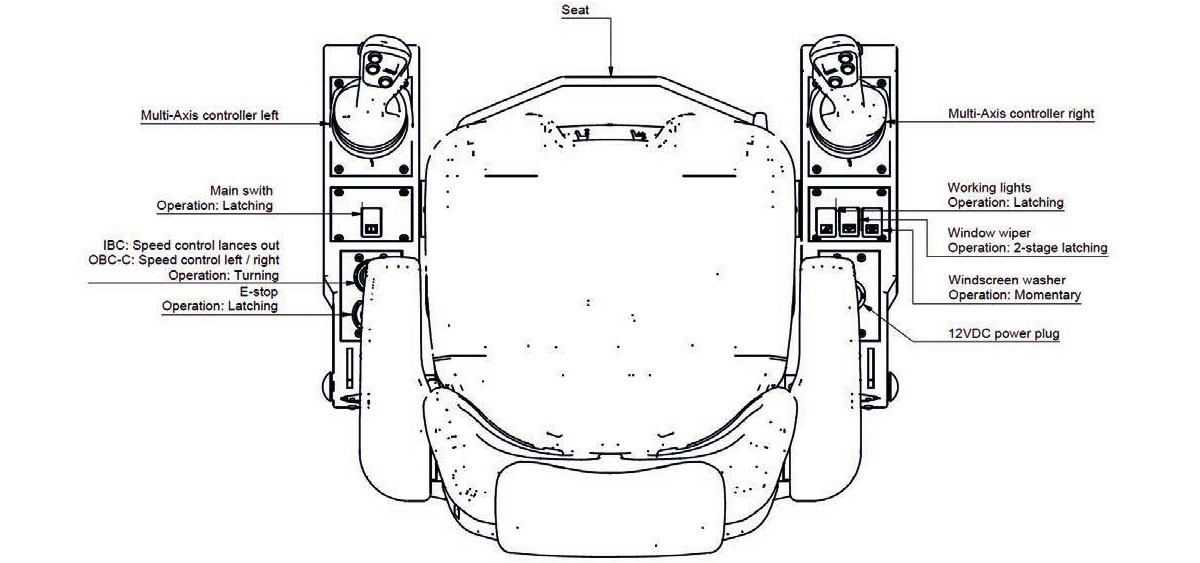

L'IBC-5 est une machine de nettoyage de tubes productive. L'IBC-5 est développé pour être utilisé dans une baie de lavage ou de nettoyage de paquets et constitue l'outil ultime pour nettoyer les paquets dans un délai minimal pendant les arrêts. La machine est utilisée en toute sécurité et confortablement depuis la cabine. La cabine protège l'opérateur contre l'eau à haute pression et une éventuelle contamination tout en offrant une vue dégagée sur la plaque tubulaire.

Informations du fabricant
Peinemann Equipment B.V. est située à Mandenmakerstraat 190, 3194 DA Hoogvliet.

Spécifications techniques
Spécifications générales (environ)
• Poids total : 5 500 kg (12 125 lb)
• Hauteur (mode de transport) : 236 cm (92,9 po)
• Longueur : 1 150 cm (452,8 po)
• Largeur : 220 cm (86,6 po)
• Min. hauteur du lit de lance : 60 cm (23,6 po)
• Hauteur maximale du lit de lance : 210 cm (82,7 po)
•Max. hauteur des stabilisateurs (option) : 50 cm ou 120 cm (19,7 ou 47,2 po)
• Portée maximale gauche/droite du lit de lance : 150 cm (59,1 po)
•Max. longueur utile des lances : 930 cm (366,1 po)
•Max. vitesse de la lance : 100 cm/sec (39,1 po/sec)
• Pas de lance : 22 à 45 mm (0,9 à 1,8 po)
• Mouvement avant/arrière du lit de lance : 60 cm (24 po)
• Poussée vers l'avant : 300 kg/lance (661,4 lb/lance)
• Pression d'eau recommandée : 1 000 bar (14 503 psi)
•Max. débit d'eau : 200 l/min (52,8 gal/min)
• Pompe hydraulique : 17 cc 8 cc
• Réservoir d'huile hydraulique : 190 litres (50,2 gal)
• Spécifications du bloc d'alimentation
• Dépend du groupe motopropulseur diesel ou électrique
Tous les composants hydrauliques sont équipés de soupapes de retenue de sécurité.

Responsabilité
Peinemann Equipment B.V. ne peut être tenu responsable de tout dommage matériel et immatériel causé lors de l'installation et du fonctionnement de l'IBC-5. Par conséquent, les utilisateurs sont tenus de lire le manuel et de manipuler la machine avec précaution.

Conditions générales
"Toutes les offres, commandes, cessions et accords de location, de vente et/ou de fourniture de services par Peinemann Equipment B.V. sont soumis aux conditions générales de Peinemann telles que déposées en dernier lieu auprès de la Chambre de commerce et d'industrie de Rotterdam sous le numéro 24175469. Les conditions générales peuvent également être consultées sur Peinemann. nl. Toutes autres conditions générales sont expressément rejetées."

UTILISATION PRÉVUE

Le Peinemann Equipment IBC-5 peut uniquement être utilisé pour le nettoyage des paquets. L'IBC-5 doit être installé correctement et placé sur une surface stable. Les opérations doivent être effectuées dans une zone désignée en raison des risques liés aux équipements d'eau à haute pression. Les opérateurs doivent suivre les protocoles de sécurité et manipuler l'IBC-5 avec soin. De plus, l'IBC-5 est livré avec un groupe motopropulseur électrique ou diesel. Assurez-vous de suivre les étapes de fonctionnement appropriées en fonction du type d'unité de puissance.
L'IBC-5 ne peut être installé, utilisé et entretenu que par du personnel qualifié et formé.
Avant d'effectuer des actions de quelque nature que ce soit, le personnel doit lire attentivement ce manuel. Les instructions contenues dans ce manuel doivent être suivies à tout moment. Le non-respect des instructions prescrites pourrait avoir des conséquences graves, telles que des blessures corporelles et des dégâts matériels.

CONSIGNES DE SÉCURITÉ

Les instructions de sécurité suivantes doivent être respectées lors de l'utilisation de l'IBC-5.
• Il est interdit à du personnel non autorisé d'utiliser l'IBC-5 ou de s'approcher du site.
• Informer sur la nature des produits chimiques présents sur le paquet. Consultez le chef de projet en cas de doute.
• Il est interdit de fumer, manger et boire autour de la machine et à l'intérieur de la cabine. Manger et boire ne sont autorisés qu’après s’être soigneusement lavé les mains et les paumes.
• Une protection supplémentaire doit être portée lorsque vous travaillez avec des matériaux ou des produits chimiques contaminés.
• Tout le personnel à proximité de l'installation et à l'intérieur de la cabine doit porter une protection auditive homologuée.
• Toute personne autour de l'installation et l'opérateur doivent connaître l'emplacement du matériel médical et des extincteurs.
• Tous les services doivent être accessibles en tout temps. Il est interdit de placer des obstacles devant les extincteurs et les sorties de secours.
• Toutes les opérations doivent être arrêtées lorsque des vapeurs toxiques sont détectées.
