Accueil > Catalogues > Pompe haute pression > Pompe de lavage à eau haute pression WHY45000
Les pompes haute pression WHY45000 sont conçues pour fonctionner au service maximum continu indiqué dans les paramètres de performance. Comparez simplement la vitesse du vilebrequin, la vitesse moyenne du piston, le diamètre du piston et la puissance nominale.
Taille du joint d'entrée standard : M64x2
Taille du joint de sortie standard : M36x2
Pompe haute pression
Poids: environ 1500 KG

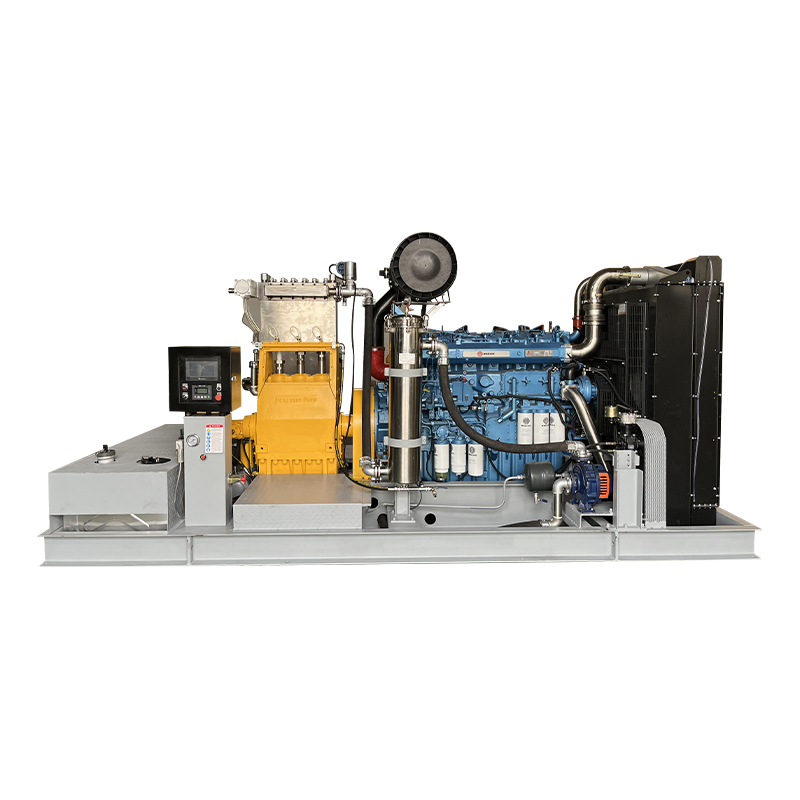

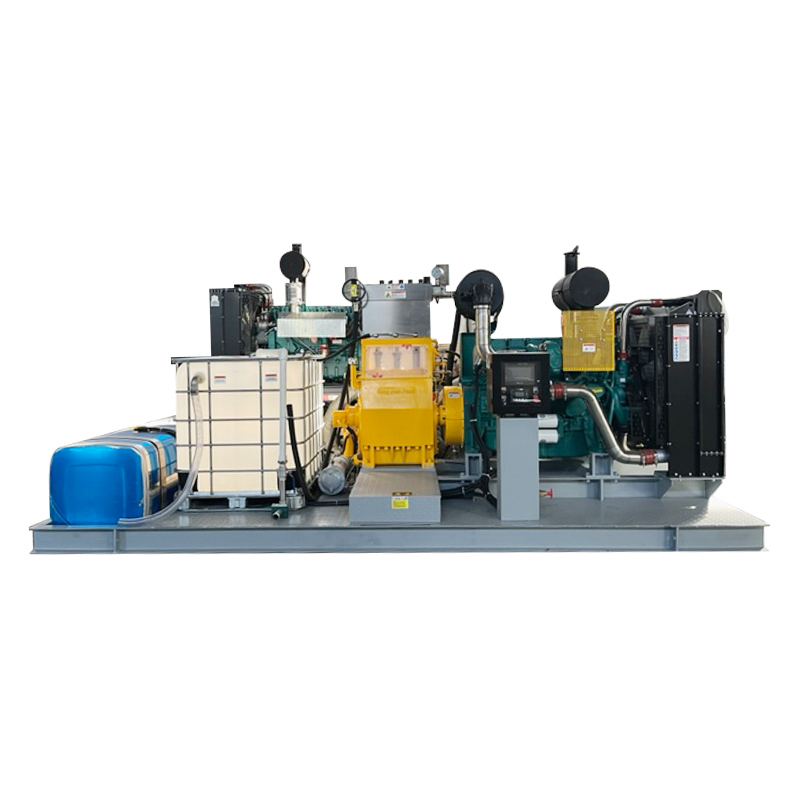

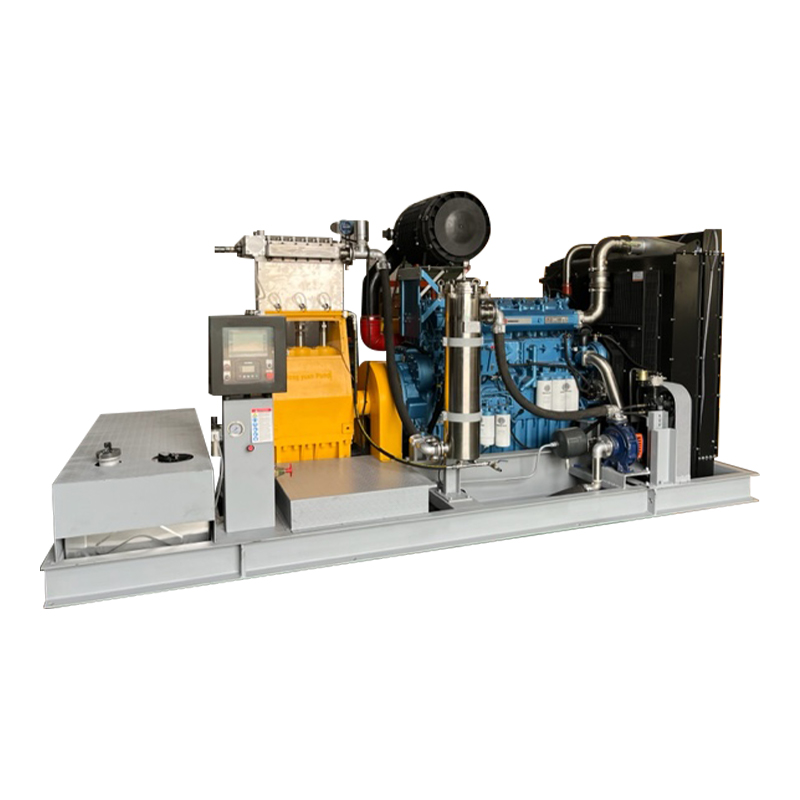

Unité stationnaire avec moteur diesel
Longueur : 4500 mm
Largeur : 2000 mm
Hauteur : 2400 mm
Poids : 7500 kg
Caractéristiques
Puissances jusqu'à 450 kW
Conception verticale à 3 cylindres
Grande variété d'accessoires complémentaires
Qualité et fiabilité
La tête de pompe en acier inoxydable est exempte de contraintes alternées
Le joint haute pression préchargé par ressort prolonge la durée de vie
Piston en céramique solide pour garantir une résistance élevée et un fonctionnement stable
Un système intégré d’huile lubrifiante et de refroidissement du piston pour améliorer la durée de vie.
Réducteur à double engrenage intégré pour rendre l'équilibre de la transmission plus efficace
Conception spéciale du filtre magnétique du carter
Système de lubrification forcée du carter
Une conception intégrée de vanne d'entrée de liquide à bille améliore considérablement l'efficacité de la mécanique des fluides.
Conception informatique de la mécanique des fluides pour une charge dynamique afin de garantir la plus haute fiabilité dans des conditions de travail maximales.
Le vilebrequin est fabriqué selon un procédé de forgeage à haute résistance et est spécialement traité
| Série POURQUOI45000 | Force de tige | 140KN | |||||||
| Accident vasculaire cérébral | 120mm | ||||||||
| Modèle | Plongeur | Flux | Puissance requise (kw) | D | tr/min | ||||
| Diamètre | 280 kW | 315kw | 355kw | 400kw | 450 kW | n1 | n2 | ||
| (mm) | (l/min) | Pression de service (bar) | |||||||
| POURQUOI45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| POURQUOI45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| POURQUOI45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| POURQUOI45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| POURQUOI45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| POURQUOI45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| POURQUOI45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| POURQUOI45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| POURQUOI45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| POURQUOI45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| POURQUOI45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| POURQUOI45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| POURQUOI45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| POURQUOI45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| POURQUOI45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| POURQUOI45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| POURQUOI45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| POURQUOI45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| POURQUOI45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| POURQUOI45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| POURQUOI45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| POURQUOI45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| POURQUOI45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=diamètre du piston/plongeur. [mm] | POURQUOI45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Moteur/tr/min | POURQUOI45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = tr/min du vilebrequin | POURQUOI45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| Vitesse du piston N2 : 0,73 m/s | Tableau de conversion : Puissance 1 kW = 1,34 HP |
| Force de tige:140KN | Pression opérationnelle 1bar = 14,5 psi = 0,1 MPa |
| Accident vasculaire cérébral：120mm | L'efficacité de conversion de la pompe haute pression POURQUOI peut atteindre 92 % à 98 % |
| Choix N2：366 |
