Accueil > Catalogues > Pompe haute pression > Système de pompe haute pression WHY60000
Les pompes haute pression WHY60000 sont conçues pour fonctionner au service maximum continu indiqué dans les paramètres de performance. Comparez simplement la vitesse du vilebrequin, la vitesse moyenne du piston, le diamètre du piston et la puissance nominale.
Pompe haute pression
Poids: environ 2800 KG

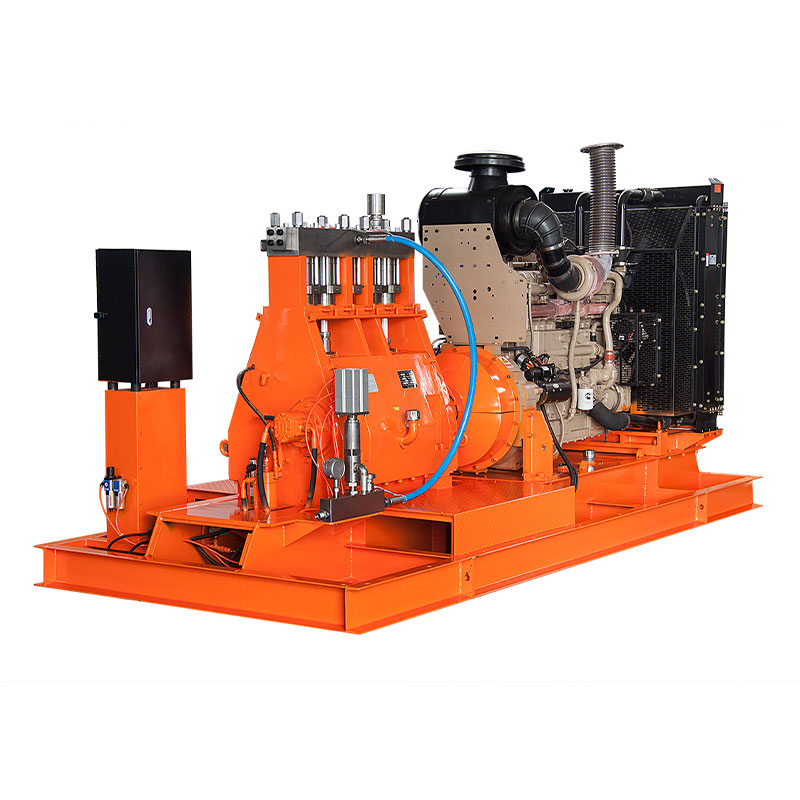

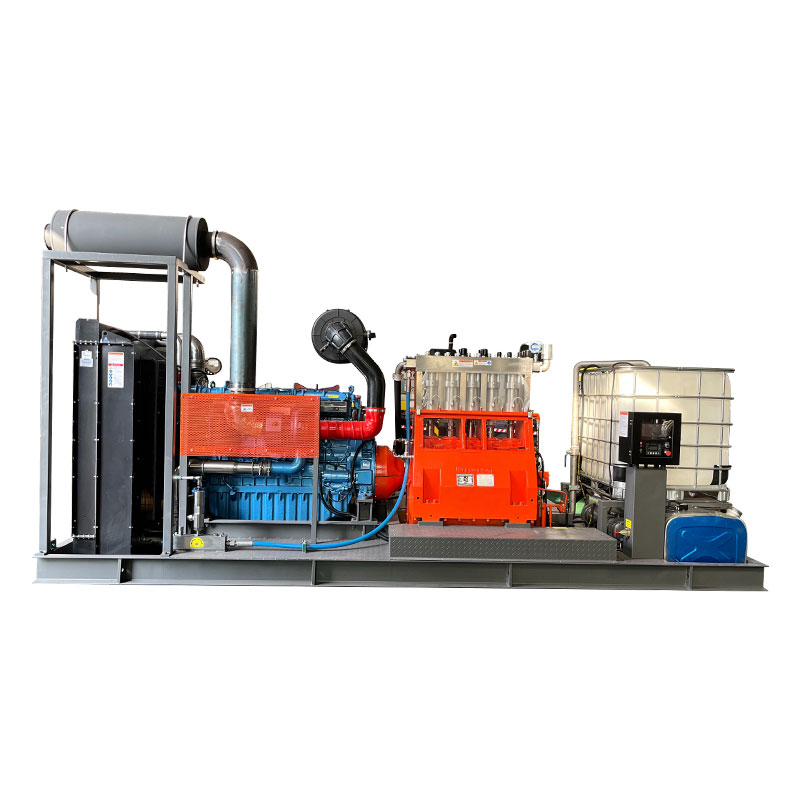

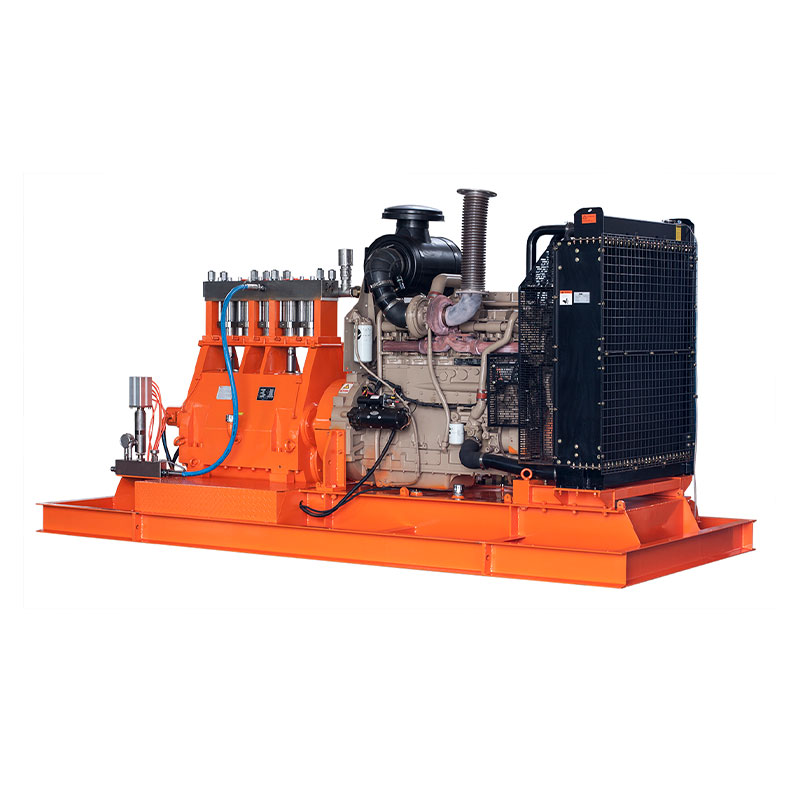

Unité stationnaire avec moteur diesel
Longueur : 4500 mm
Largeur : 2000 mm
Hauteur : 2450 mm
Poids : 8000 kg
Caractéristique
Puissances jusqu'à 800 kW
Conception verticale à 3 cylindres
| POURQUOI série 60000 | |||||||||
| Modèle | Plongeur | Flux | Puissance requise (kW) | D | tr/min | ||||
| Diamètre | 500 kW | 560kw | 630 kW | 710 kW | 800kw | n1 | n2 | ||
| (mm) | (l/min) | Pression de service (bar) | |||||||
| POURQUOI60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| POURQUOI60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| POURQUOI60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| POURQUOI60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| POURQUOI60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| POURQUOI60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| POURQUOI60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| POURQUOI60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| POURQUOI60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| POURQUOI60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| POURQUOI60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| POURQUOI60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| POURQUOI60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| POURQUOI60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| POURQUOI60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| POURQUOI60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| POURQUOI60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| POURQUOI60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| POURQUOI60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| POURQUOI60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| POURQUOI60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| POURQUOI60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| POURQUOI60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=diamètre du piston/plongeur. [mm] | POURQUOI60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Moteur/tr/min | POURQUOI60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = tr/min du vilebrequin | POURQUOI60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| Vitesse du piston N2 : 0,73 m/s | Tableau de conversion : Puissance 1 kW = 1,34 HP |
| Force de tige: 155KN | Pression opérationnelle 1bar = 14,5 psi = 0,1 MPa |
| Course : 100 mm | L'efficacité de conversion de la pompe haute pression POURQUOI peut atteindre 92 % à 98 % |
| Choix N2：450 |
Le joint dynamique haute pression favorise les avantages de la conception du joint de type Y, améliorant encore l'efficacité, et le piston en céramique spécial peut atteindre un maximum de 3 000 bars.
